Тренажер по базовой электрической тяге и цепи освещения Учебное оборудование Лаборатория электромонтажных работ

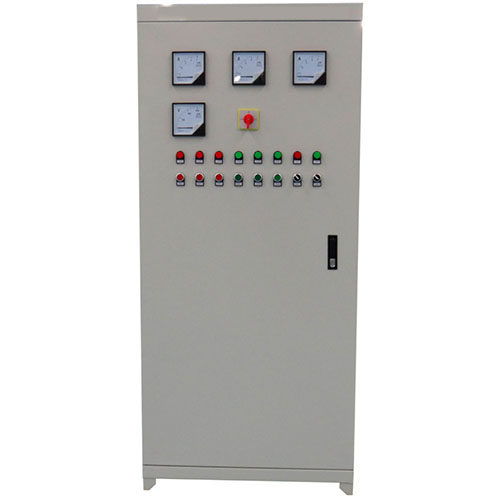

AF095E Тренажер по базовой электрической тяге и цепи освещения Учебное оборудование Лаборатория электромонтажа

1 Обзор продукта
1.1 Обзор
Этот продукт используется при обучении электриков (включая электриков начального, среднего и продвинутого уровня). В оценочном кабинете электрика используются цепи освещения. Фактическая работа электрической схемы управления электродвигателем является незаменимым навыком обучения. Это также необходимо для всех уровней практикующих электриков. Содержанием мастерской также является экзаменационно-оценочное содержание, установленное Министерством труда для «Стандарта уровня электротехники» и «Сертификата по эксплуатации электрооборудования». Устройство для оценки и оценки общей подготовки электриков включает в себя эксперименты и практические операции, такие как схема освещения и схема управления электроприводом. Проводка и другие элементы. Чтобы развить у студентов базовые навыки и навыки электромонтажа на практике, лабораторный кабинет электрика значительно обогащает содержание обучения стажировке в классе, повышает качество обучения стажировки и позволяет студентам быстро овладеть практическими навыками работы и отработать навыки электромонтажа, поэтому что обучение и стажировки могут быть сделаны. Операция перемещается в новую область, которая подходит для оценки преподавания и повышения квалификации в высших профессиональных колледжах, высших профессиональных школах, средних профессиональных школах и техникумах.
1.2 Особенности
(1) Используя двустороннее пространственное положение, шкаф оснащен однофазным счетчиком электроэнергии, люминесцентной лампой, лампой накаливания, двойным переключателем с двойным управлением, переключателем управления звуком и светом, сенсорным выключателем, розеткой и т. д., и электрооборудование, необходимое для завершения различных цепей освещения. Управление различными низковольтными электрическими приборами, такими как автоматические выключатели, предохранители, трансформаторы тока, контакторы, промежуточные реле, реле времени, тепловые реле, путевые выключатели, кнопки, сигнальные лампы, переключатели, вольтметры, амперметры и т.д. фазный четырехпроводной счетчик ватт-часов и т. д. Чтобы продлить срок службы электроприбора и снизить расход материала, контакты электроприборов подключаются к клеммам, а учащимся нужно только подключить и тренироваться на клеммы для обеспечения долговечности электрических компонентов. Кабинет технического обучения также оснащен вспомогательным двигателем, который можно использовать для различных экспериментов.
(2) Двигатель полностью оборудован и может использоваться в сочетании для завершения обучения на различных курсах.
(3) Учебная платформа имеет хорошую систему защиты.

2 Параметры производительности
(1) Входная мощность: трехфазная пятипроводная система 380В±10% 60Гц
(2) Размеры: 720 мм × 550 мм × 1800 мм
(3) Мощность машины: <1,5 кВА
(4) Вес: <150 кг
(5) Рабочие условия: температура окружающей среды -10°C ~ +40°C относительная влажность <85% (25°C)
3 Список экспериментов
Обучение управлению электрооборудованием
Эксперимент 1 Управление прямым пуском трехфазного асинхронного двигателя
Эксперимент 2. Схема управления толчковым режимом контактора трехфазного асинхронного двигателя.
Эксперимент 3 Схема самоблокирующегося контактора трехфазного асинхронного двигателя
Эксперимент 4 схема ручного управления ручным управлением понижающим сопротивлением статора трехфазного асинхронного двигателя
Эксперимент 5 Цепь автоматического управления пусковым понижающим сопротивлением статора трехфазного асинхронного двигателя
Эксперимент 6 Y-△ схема автоматического управления пуском
Эксперимент 7 Контактор самоблокирующегося трехфазного асинхронного двигателя прямого и обратного управления
Эксперимент 8 кнопка самоблокирующийся контактор трехфазного двигателя положительное и отрицательное управление
Эксперимент 9 с двойным самоблокирующимся трехфазным асинхронным двигателем прямого и обратного управления
Эксперимент 10. Схема управления трехфазным асинхронным двигателем с односторонним понижающим пуском и реверсивным торможением.
Эксперимент 11. Динамическое управление торможением трехфазного асинхронного двигателя.
Опыт 12 последовательного управления трехфазным асинхронным двигателем
Опыт 13. Дистанционное и местное управление трехфазным асинхронным двигателем.
Эксперимент 14. Схема управления толчковым пуском трехфазного асинхронного двигателя вперед и назад.
Эксперимент 15 Автоматическая линия управления круговым движением верстака
Эксперимент 16 Схема автоматического управления толчковым режимом с толчковым режимом
Эксперимент 17 Схема управления связью шпинделя универсально-фрезерного станка X62W и двигателя подачи
Эксперимент 18 Схема управления токарным станком С620
Эксперимент 19 Схема управления электрическим блоком
Эксперимент 20. Схема управления односторонним пуском двигателя.
Обучение цепи освещения
Эксперимент 21 Линия управления накаливания
Эксперимент 22 Схема управления люминесцентной лампой
Lab 23 Сенсорный переключатель управляет линиями накаливания
Эксперимент 24 голосовой выключатель управления лестничной линией накаливания
Эксперимент 25 голосовой выключатель управления лестничной линией накаливания
Эксперимент 26. Линия установки однофазного счетчика электроэнергии.
Опыт 27 Установка трехфазного четырехпроводного счетчика электроэнергии (прямого типа)
Опыт 28 Установка трехфазного четырехпроводного счетчика электроэнергии (взаимная индуктивность)
Эксперимент 29 Схема установки вольтметра и амперметра
Эксперимент с выключателем на 300 000 об/мин и вольтметром для измерения электрической цепи трехфазного линейного напряжения.
Эксперимент 31. Розетка с пятью отверстиями.
Эксперимент 32: Трансформатор тока использует токовую проводку.
Лабораторная работа 33. Сдвоенный трансформатор тока, включенный в неполную схему звезды.
Эксперимент 34. Три трансформатора тока, соединенные по схеме «звезда».
Эксперимент 35. Дифференциальное соединение двойного трансформатора тока.
Эксперимент 36: Три трансформатора тока, подключенные к треугольной линии
