AFME020 Forces In Truss Оборудование для профессионального обучения Механическое экспериментальное оборудование Учебное оборудование

I.Обзор
Это оборудование предназначено для факультета машиностроения или инженерно-механического факультета в университете, для факультетов теоретической и прикладной механики, инженерной механики, механики твердого тела и других факультетов, связанных с механикой.

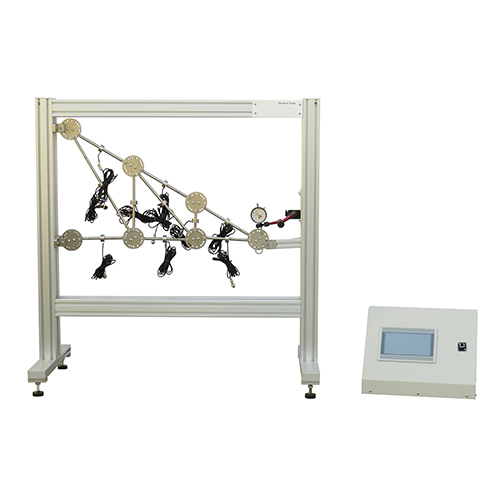

Это оборудование позволяет измерять осевые усилия в шарнирных элементах фермы и сравнивать их с расчетными значениями. Его следует использовать с универсальной структурной рамой (поставляется отдельно).
Ферма состоит из 19 элементов для построения различных консольных ферм, в которых нагрузка может быть приложена к любому из нижних стыков с помощью грузоподъемной подвески и грузов. Индикатор измеряет прогиб фермы. Соединения предназначены для имитации штифтовых соединений. Каждый элемент фермы имеет тензодатчик. Каждый тензорезистор соединен в виде полного моста с температурной компенсацией и регулировкой нуля в индикаторе деформации. Устойчивый стержень с тремя регулируемыми вилками обеспечивает боковую устойчивость.
Руководство по эксплуатации также включено.



II. Типичные эксперименты
Изучение нотации Боу, деформаций, напряжений, сил и отклонений в различных структурах
Силовой анализ методом суставов
Силовой анализ с использованием метода энергии деформации.


III.Технические данные
Структура: алюминий
Нижняя часть с регулируемой резинкой для регулировки высоты.
Общий вес менее 200 кг.
Рабочая среда: -10℃~40℃, влажность <85%
