Однофазный и трехфазный стабилизатор Учебный стенд Учебное оборудование Учебное электронное оборудование Лабораторное оборудование

AFE3006 Однофазный и трехфазный стабилизатор Учебный стенд Учебное оборудование Учебное электронное оборудование Лабораторное оборудование
I. Продукт
1.1 Обзор
Учебные наборы включают в себя различные типы типовых схем применения тиристоров, с помощью соответствующих экспериментов, могут быть ознакомлены с электрическими характеристиками тиристоров, чтобы освоить принцип управления и режим управления, повышает учащиеся соответствующие знания и навыки, подходящие для высшего профессионального образования. колледжи, высшие технические, средние профессиональные училища и технические училища, связанные с оценкой профессионального обучения и повышения квалификации.
1.2 Особенности
(1) Учебный стенд с алюминиевой рамной конструкцией колонны, встроенная интегрированная установка источника питания, безопасная и удобная в использовании, не легко повредить.
(2) конфигурация подвесной коробки схемы блока завершена, комбинированное использование, полное разнообразие критики содержания обучения.
(3) Он может быть установлен для модулей, связанных с объектами эксперимента, вешать гибкое увеличение или уменьшение в коробке, чтобы удовлетворить различные требования пользователя.
(4) Тренировочная платформа имеет хорошую систему защиты.

II Параметр символа
(1) Входная мощность: трехфазная, пятипроводная, 380 В ± 10% 50 Гц
(2) Размер: 1600 мм × 800 мм × 1800 мм
(3) Полная мощность: ＜ 2,0 кВА
(4) Вес: ＜ 100 кг
(5) Условия работы:
Температура окружающей среды: -10 ℃ + 40 ℃.
Относительная влажность: ＜ 85% (25 ℃)

3.1 Панель управления питанием
Панель управления мощностью с использованием профильной панели из алюминиевого сплава, закрытой конструкции корпуса и размещена в нижней части соединения как одно целое.

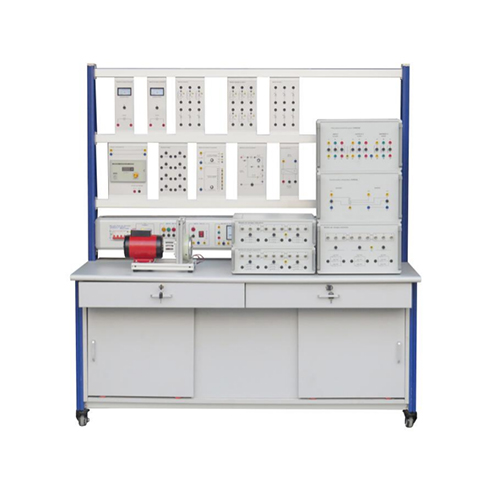

3.2 Учебный верстак
Учебный верстак использует алюминиевую конструкцию. Внизу верстака универсальные 4 колеса, на колесе 2 отбойных молотка. Тренажер можно удобно перемещать или останавливать. Толщина панели рабочего стола составляет 25 мм с высокой плотностью подложки, есть процесс обработки при высокой температуре и высоком давлении. Он оснащен тремя выдвижными ящиками с направляющими рельсами, шкафом с двумя нажимными и заглушками. Конструкция добротная и надежная, внешний вид красивый.
3.3 Блок питания
(1) Три фазы, пятипроводный вход питания, он был проверен автоматическим выключателем утечки, имеет кнопку аварийного останова, вы можете отключить электричество в аварийной ситуации.
(2) Панель управления имеет двухточечный измеритель напряжения, один измеритель тока, один измеритель мощности, один измеритель мощности.
(3) Он оснащен индикатором, выходом для европейской вилки питания, безопасными выходными розетками.
(4) Внутренний выходной ток 220 В переменного тока, мощность намотки 220 В постоянного тока, постоянная регулируемая мощность якоря постоянного тока 0–220 В постоянного тока, с функцией защиты от короткого замыкания.

4. Тренировочный стенд для управляемых и неуправляемых стабилизаторов мощностью не менее 0,5 кВт.
Скамейка позволяет изучать:
- исследование однофазной неуправляемой стабилизации
- проработка управляемого однофазного стабилизатора
- исследование 3ф неуправляемого тиристора
- проработка 3-х фазного стабилизатора
- исследование однофазных смешанных стабилизаторов
- проработка 3-х фазных смешанных стабилизаторов
- универсальный модуль, содержащий силовые элементы (диоды и тиристоры) и схемы защиты от перегрузок и коротких замыканий.
- необходимые источники питания (трансформатор с однофазными выходами и 3-х фазными выходами минимум с 2 уровнями напряжения)
- блок управления тиристорами (для управляемой стабилизации).
5. Скамья поставляется полностью укомплектованной:
- шунты для измерения тока
- необходимые нагрузки: резистивные, индуктивные, емкостные, переменные и с двигателем постоянного тока с шунтирующим возбуждением. Все нагрузки имеют ту же мощность, что и скамья.
- все необходимые аксессуары для подключения
