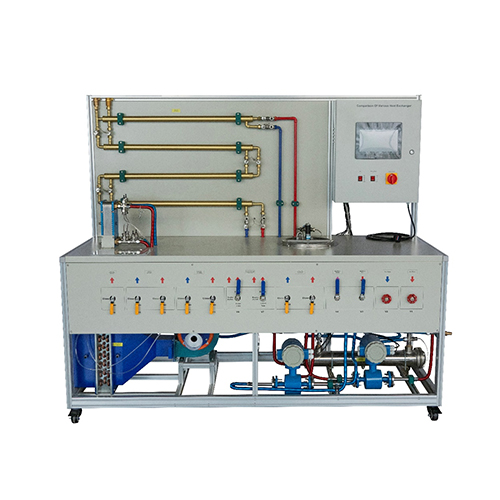

AFT121 Сравнение многих систем обучения теплообменникам Учебное оборудование Оборудование для обучения теплопередаче

Система должна охватывать следующие цели обучения:
Изучение процессов теплопередачи, таких как теплопередача и теплопроводность
Исследование коэффициента теплопередачи
Визуализация температурных кривых для различных теплообменников, таких как прямоточные, противоточные, поперечно-параллельные и перекрестно-противоточные
Проведение сравнения между различными теплообменниками, такими как пластинчатый теплообменник, трубчатый теплообменник, кожухотрубный теплообменник, теплообменник с ребристыми трубами и бак с мешалкой с двойной рубашкой и змеевиком.
Требуемые минимальные технические характеристики (аналогичные или лучше):
Водо-водяной пластинчатый теплообменник с количеством пластин: 10, площадью теплопередачи: около 0,25 м2 и мощностью: 15 кВт.
Водо-водяной трубчатый теплообменник с площадью теплообмена: 0,1м2
Водо-водяной кожухотрубный теплообменник мощностью 13кВт.
Ребристый трубчатый теплообменник вода-воздух с площадью теплопередачи: около 2,7 м2, производительностью вентилятора: 770 м3/ч и перепадом давления вентилятора: 425 Па.
Водо-водяной смесительный бак с двойной рубашкой и спиральной трубой
─ Площадь теплопередачи с двойной рубашкой: 0,15 м2
─ Площадь теплопередачи змеевика: 0,16 м2

Воздушный канал
Поклонник
Регулируемая фурнитура
Распределительный шкаф с цифровыми дисплеями для температуры, перепадов давления и расхода
Должен включать клапаны для регулировки скорости потока и установки потока: параллельный поток или противоток.
Включает в себя электромагнитный расходомер для горячей и холодной воды
Портативный датчик перепада давления воды: от 0 до 1000 мбар
Фиксированный датчик перепада давления воздуха: от 0 до 10 мбар
Диапазон измерения расхода: 2x от 0 до 3 м3/ч
Диапазон измерения температуры: 10x от 0 до 100°C
Генератор горячей воды с цифровым дисплеем
─Насос с расходом: 2,3 м3/ч и напором: 45 м
─2x Нагреватель: 3 кВт
─Бак: 70 л с двумя смотровыми стеклами для контроля уровня
─Ротаметр с диапазоном измерения расхода: от 100 до 1000 л/ч
─Диапазон измерения температуры: 80°C
· Охладитель воды с цифровым дисплеем
─Холодопроизводительность: 3 кВт
─Насос с расходом: 0,5 м3/ч и напором: 3 бар
─Бак: 33 л
─Ротаметр с диапазоном измерения расхода: от 50 до 640 л/ч
Размещается на жесткой тележке с четырьмя поворотными колесами.
Блок сбора данных с программным обеспечением
USB-интерфейс
ПК Core i7, DVD+/-RW, 8 ГБ ОЗУ, жесткий диск 1 ТБ, оптическая мышь, мультимедийная клавиатура, монитор (21 дюйм) со светодиодной подсветкой
