Сравнение различных теплообменников Дидактическое оборудование Оборудование для профессиональной подготовки Тепловое лабораторное оборудование

WL 315C Сравнение различных теплообменников Дидактическое оборудование Оборудование для профессиональной подготовки Тепловое лабораторное оборудование

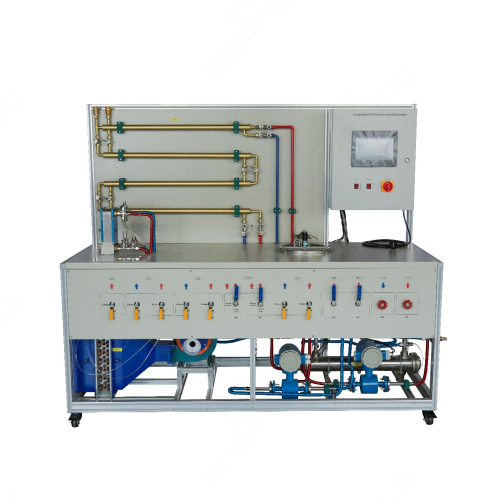

Сравнение пластинчатого теплообменника, трубчатого теплообменника, кожухотрубчатого теплообменника, ребристого перекрестноточного теплообменника и смесительного бака с двойной рубашкой и змеевиковой трубой
Особенности
- использование промышленных компонентов
- сравнение пяти различных теплообменников
- настройка режимов работы и выбор теплообменников, наглядно расположенных на передней панели
Цели обучения/эксперименты
- ознакомление с процессами теплопередачи
-- теплопередача
-- теплопроводность
- определение коэффициента теплопередачи
- создание температурных кривых для различных теплообменников
-- параллельный поток
-- противоток
-- перекрестно-параллельный поток
-- перекрестно-противоток
- сравнение различных теплообменников между собой
-- пластинчатый теплообменник
-- трубчатый теплообменник
-- кожухотрубчатый теплообменник
-- ребристый теплообменник
-- смесительный бак с двойной рубашкой и змеевиковой трубой


Технические характеристики
[1] исследование и сравнение пяти различных типов теплообменников
[2] параллельный поток или противоток можно задать с помощью клапанов
[3] скорость потока можно регулировать с помощью клапанов
[4] электромагнитный расходомер для горячей и холодной воды
[5] переносной датчик перепада давления для воды
[6] стационарный датчик перепада давления для воздуха, для определения объемного расхода
[7] цифровые дисплеи для температуры, перепада давления и расхода
[8] доступны генератор горячей воды и охладитель воды (WL 312.10 и WL 312.11)
[9] программное обеспечение для сбора данных через USB под Windows 10
Технические данные
Пластинчатый теплообменник (вода-вода)
- количество пластин: 10
- площадь теплопередачи: прибл. 0,26м2
- мощность: 15кВт
Трубчатый теплообменник (вода-вода)
- площадь теплопередачи: 0,1м2
Кожухотрубчатый теплообменник (вода-вода)
- мощность: 13кВт
Ребристо-трубчатый теплообменник (вода-воздух)
- площадь теплопередачи: прибл. 2,8м2
- макс. расход вентилятора: 780м3/ч
- макс. перепад давления: 430 Па
Смесительный бак с двойной рубашкой и спиральной трубкой (вода-вода)
- площадь теплопередачи двойной рубашки: 0,16 м2
- площадь теплопередачи спиральной трубки: 0,17 м2
Диапазоны измерения
- перепад давления:
-- 1x 0...10 мбар (воздух)
-- 1x 0...1000 мбар (вода)
- расход: 2x 0...3 м3/ч
- температура: 10x 0...100 °C
230 В, 50 Гц, 1 фаза
230 В, 60 Гц, 1 фаза; 120 В, 60 Гц, 1 фаза
UL/CSA опционально
ДxШxВ: 2010x800x1760 мм
Вес: прибл. 250 кг
