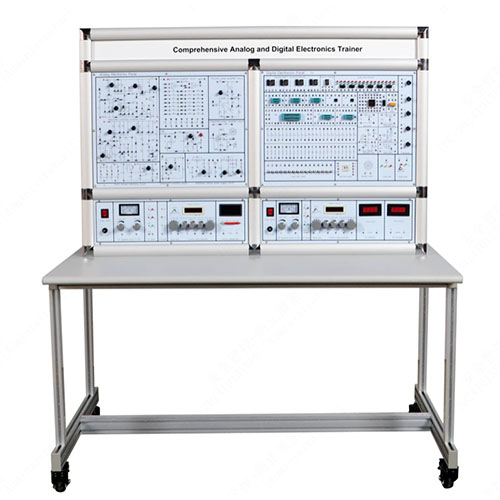

Комплексный тренажер аналоговой и цифровой электроники AF104E. Дидактическое оборудование. Оборудование для профессионального обучения. Оборудование для обучения электротехнике.

I. Обзор продукта
1.1 Обзор
1. Этот продукт объединяет в себе обучающие системы по цифровым и аналоговым схемам и может выполнять испытания аналоговых и цифровых схем.
2. Этот продукт оснащен стабилизированным источником питания, генератором переменного тока низкого напряжения, зуммером, несколькими розетками, стабилизатором и т. д., что обеспечивает широкие возможности для измерений, отладки и разработки новых электронных продуктов.
1.2 Характеристики
1. Оборудование оснащено специальным штекером, который позволяет учащимся быстро собирать экспериментальные схемы для завершения теста.
2. Использование различных электронных компонентов и сборочных инструментов позволяет не только развивать навыки сборки и отладки, но и развивать дополнительные навыки, такие как проектирование курсов, выпускных работ и участие в конкурсах. II. Параметры производительности
(1) Входное питание: однофазное трёхпроводное переменное напряжение 220 В ±10%, 60 Гц
(2) Размеры: 1300 x 615 x 1526 мм
(3) Общая мощность: <2 кВА
(4) Вес: <120 кг
(5) Рабочие условия: температура окружающей среды от -10°C до +40°C, относительная влажность <85% (25°C)


III. Список компонентов и подробное описание
1. Тестовая часть аналоговой схемы
2. Блок питания аналоговой схемы
3. Экспериментальная часть цифровой схемы
4. Блок питания цифровой схемы
IV. Выполняемые эксперименты
Цифровая часть схемы
Эксперимент 1. Характеристики переключения транзисторов, ограничители и фиксаторы
Эксперимент 2. Логические функции и тестирование параметров интегральных логических вентилей ТТЛ
Эксперимент 3. Логические функции и тестирование параметров интегральных логических вентилей КМОП
Эксперимент 4. Подключение и управление интегральных логических схем
Эксперимент 5. Разработка и тестирование комбинационных логических схем
Эксперимент 6. Декодеры и их применение
Эксперимент 7. Селекторы данных и их применение
Эксперимент 8. Триггеры и их применение
Эксперимент 9. Счётчики и их применение
Эксперимент 10. Сдвиговые регистры и их применение
Эксперимент 11. Распределители импульсов и их применение
Эксперимент 12. Использование вентильных схем для генерации импульсных сигналов — самовозбуждающийся мультивибратор
Эксперимент 13. Моностабильные триггеры и триггеры Шмитта — схемы задержки и формирования импульсов
Эксперимент 14. Схемы временной развёртки 555 и их применение
Эксперимент 15. Цифро-аналоговый преобразователь. АЦП
Эксперимент 16: Устройство для ответа на вопросы викторины
Эксперимент 17: Электронный секундомер
Эксперимент 18: 3⅓-разрядный цифровой вольтметр постоянного тока
Эксперимент 19: Цифровой частотомер
Аналоговая электронная часть
Эксперимент 1: Использование распространённых электронных приборов
Эксперимент 2: Простая проверка диодов
Эксперимент 3: Входные и выходные характеристики транзисторов
Эксперимент 4: Схема однокаскадного усилителя
Эксперимент 5: Схема двухкаскадного усилителя
Эксперимент 6: Схема усилителя с отрицательной обратной связью
Эксперимент 7: Эмиттерный повторитель
Эксперимент 8: Схема дифференциального усилителя
Эксперимент 9: Полевой ламповый усилитель
Эксперимент 10: RC-цепь синусоидального колебания
Эксперимент 11: LC-генератор и усилитель с селекцией частоты
Эксперимент 12: Проверка основных параметров интегрального операционного усилителя
Эксперимент 13: Пропорциональное суммирование интегрального операционного усилителя Схема
Эксперимент 14: Интегральная и дифференциальная схема на основе операционного усилителя
Эксперимент 15: Схема компаратора напряжения на основе операционного усилителя
Эксперимент 16: Генератор сигналов
Эксперимент 17: Активный фильтр
Эксперимент 18: Интегральный усилитель мощности
Эксперимент 19: Комплементарный симметричный усилитель мощности
Эксперимент 20: Интегральный регулятор напряжения
Эксперимент 21: Схема последовательного регулятора напряжения
Эксперимент 22: Схема выпрямителя с тиристорным управлением
