I. Обзор продукта
1.1 Обзор

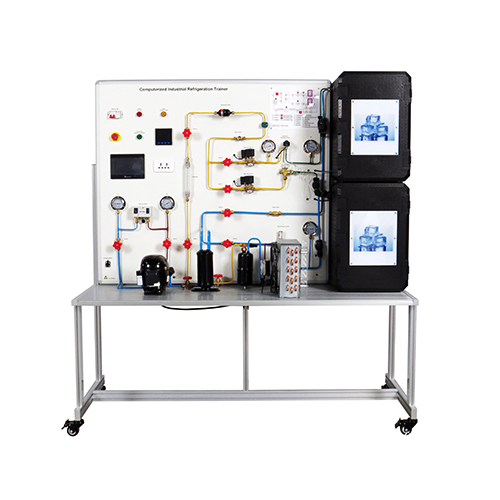

Этот учебный стенд предназначен для исследований в области промышленного холодильного оборудования, и его основное назначение — контроль температуры и относительной влажности в одной или нескольких холодильных камерах. При необходимости используются отдельный компрессор и отдельный конденсатор для управления двумя различными холодильными камерами: одной для заморозки и одной для хранения. Это учебное оборудование упрощает процесс сбора данных и отображает экспериментальные данные на компьютере с помощью соответствующих датчиков и процессоров.
Этот учебный стенд состоит из компрессора, конденсатора, газожидкостного сепаратора, резервуара для жидкости, осушительного фильтра, смотрового стекла, расходомера, электронного расширительного клапана, электромагнитного клапана, ручного клапана, клапана регулирования давления испарения, морозильной камеры, холодильной камеры и т. д.
1.2 Особенности
1. Учебный стенд имеет рамную конструкцию из алюминиевого сплава, которая проста и прочна, что не только снижает вес оборудования, но и обеспечивает его прочность.
2. Нижняя часть оснащена 4 универсальными колесиками для легкого перемещения.
3. Трубопроводы холодильного цикла проложены на монтажной панели, а зоны высокой и низкой температуры окрашены в разные цвета для удобства наблюдения и различения.
4. Оборудование оснащено надежной системой защиты. В холодильном цикле имеется реле защиты от высокого и низкого давления. При аномальном давлении в системе компрессор может немедленно прекратить работу, защищая компрессор и систему.
5. Электрическая цепь оснащена автоматическим выключателем утечки тока, устройством аварийной остановки и надежной защитой от замыкания на землю для обеспечения безопасности оборудования и персонала.
II. Эксплуатационные параметры
2.1 Технические параметры
1. Входное напряжение: 220 В ± 10%, 50 Гц
2. Условия эксплуатации: температура окружающей среды 10℃–30℃, относительная влажность <75% (25℃)
3. Хладагент: R134a
4. Параметры морозильной камеры (холодильника):
(1) Внутренняя площадь поверхности 0,92 м²
(2) Внешняя площадь поверхности 1,2 м²
(3) Толщина изоляционного слоя 35 мм
(4) Материал изоляционного наполнителя: пенополиэтилен, коэффициент теплопередачи 0,042 Вт/М·К
(5) Материал морозильной камеры: белый акрил 4 мм, коэффициент теплопередачи 0,19 Вт/М·К
2.2 Габариты и вес
Габариты: 1800 мм × 800 мм × 1800 мм
Вес: <100 кг


III. Список компонентов
3.1 Введение
Номер Наименование
1 Автоматический выключатель
2 Индикатор питания
3 Индикатор неисправности
4 Кнопка аварийной остановки
5 Индикатор работы компрессора
6 Однофазный многофункциональный измерительный прибор
7 Сенсорный экран
8 Розетка
9 Измеритель низкого давления
10 Измеритель высокого давления
11 Выключатель защиты от высокого и низкого давления
12 Компрессор
13 Конденсатор
14 Резервуар для жидкости
15 Ручной клапан
16 Расходомер
17 Сухой фильтр
18 Смотровое стекло
19 Электромагнитный клапан
20 Манометр
21 Электромагнитный расширительный клапан
22 Манометр низкого давления
23 Изоляционный короб
24 Обратный клапан
25 Термостатический расширительный клапан
26 Измеритель низкого давления
27 Клапан низкого давления
28 Газожидкостный сепаратор
29 Сетевой порт
30 Схема
3.2 Аксессуары
Номер Наименование
1 USB-кабель
2 USB-накопитель
3.4 Список комплектации изделия
Номер Наименование QYT
1 Автоматический выключатель 1
2 Индикаторная лампа 3
3 Кнопка аварийной остановки 1
4 Однофазный многофункциональный счетчик 1
5 Сенсорный экран 1
6 Розетка 1
7 Выключатель защиты от высокого и низкого напряжения 1
8 Манометр 5
9 Компрессор 1
10 Конденсатор 3
11 Резервуар для жидкости 1
12 Ручной вентиль 10
13 Расходомер 1
14 Сухой фильтр 1
15 Смотровое стекло 1
16 Электромагнитный клапан 2
17 Изоляционный короб 2
18 Электромагнитный расширительный клапан 1
19 Термостатический расширительный клапан 1
20 Газожидкостный сепаратор 1
21 Сетевой порт 1
22 Схема 1
23 USB-кабель 1
IV. Список экспериментов
Эксперимент 1. Тестирование подключения программного обеспечения и экспорта данных
Эксперимент 2. Тестирование нормальной работы оборудования
Эксперимент 3. Тестирование неисправности компрессора
Эксперимент 4. Тестирование неисправности защиты от низкого напряжения
Эксперимент 5. Тестирование неисправности защиты от высокого напряжения
Эксперимент 6. Тестирование неисправности вентилятора конденсатора
Эксперимент 7. Тестирование неисправности вентилятора в изоляционном корпусе (верхний)
Эксперимент 8. Тестирование неисправности вентилятора в изоляционном корпусе (нижний)
