Частотный преобразователь AF263E — учебное оборудование для профессионального образования, электротехническое учебное оборудование
1. Введение в оборудование
1.1 Обзор
С помощью соответствующих экспериментов преобразователь данного учебного устройства может помочь студентам ознакомиться с использованием различных компонентов промышленного управления, освоить принципы и методы их управления, а также развить соответствующие знания и навыки. Он подходит для высших профессиональных училищ, колледжей, средних профессиональных училищ и технических училищ. Используется для оценки знаний и навыков в смежных специальностях.
Частотный преобразователь (преобразователь частоты, VFD) — это устройство управления мощностью, которое использует микроэлектронные технологии и технологию частотного преобразования для управления скоростью и другими характеристиками двигателей переменного тока путем изменения частоты питания во время работы двигателя.
Подвесной блок частотного преобразователя — это электрическое устройство, в основном используемое для регулирования скорости двигателей переменного тока с помощью частотного преобразования. Он регулирует скорость двигателя путем изменения частоты источника питания, обеспечивая тем самым точное управление скоростью и энергосбережение.
Частотный преобразователь в основном состоит из выпрямителя (преобразование переменного тока в постоянный), фильтра, инвертора (преобразование постоянного тока в переменный), тормозного блока, приводного блока, блока обнаружения, микропроцессорного блока и т. д. Инвертор использует переключение внутренних IGBT для регулирования напряжения и частоты выходного источника питания и обеспечивает необходимое напряжение питания в соответствии с фактическими условиями эксплуатации и потребностями двигателя, тем самым достигая цели регулирования скорости двигателя. Кроме того, частотный преобразователь также имеет некоторые защитные функции для двигателя, такие как защита от перегрузки по току, перенапряжения, перегрузки и т. д.
1.2 Особенности
1. Подвесной короб имеет конструкцию из полиэтиленового каркаса, что делает его простым и элегантным в целом. Внизу установлен алюминиевый профиль, который может гибко перемещаться, а его положение может быть индивидуально отрегулировано в соответствии с условиями поперечной балки.

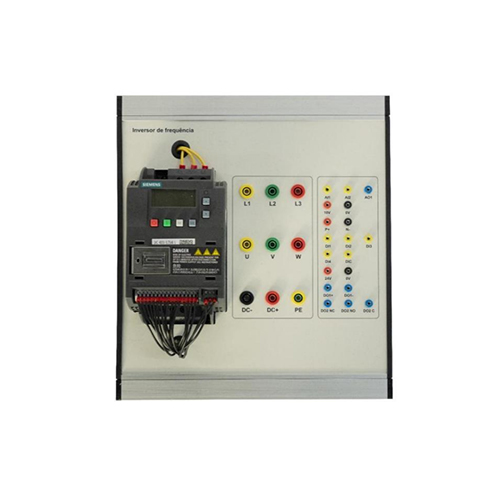

2. Оснащен частотным преобразователем Siemens и полностью укомплектован.
3. Сочетание программного и аппаратного обеспечения позволяет создавать практическое учебное содержание по различным предметам.
4. Подвесной учебный ящик имеет надежную систему защиты.
2. Технические параметры
(1) Входная мощность: трехфазная 380 В ± 10% 50 Гц
(2) Габаритные размеры: 260 мм × 200 мм × 300 мм
(3) Общая мощность машины: около 2 кВА
(4) Вес: около 2,5 кг
(5) Температура окружающей среды: -10℃ → +40℃
(6) Относительная влажность: <85% (25℃)
3. Перечень компонентов и подробное описание
3.1 Основные части
№ Наименование
1 Частотный преобразователь Siemens
2 Клеммный порт K4
3 Клеммное отверстие 2 мм
3.2 Аксессуары
№ Наименование Кол-во
1 Синий клеммный провод 2 мм 4
2 Желтый клеммный провод 2 мм 4
3 Красный клеммный провод 2 мм 2
4 Черный клеммный провод 2 мм 2
5 Зеленый защитный кабель 4 мм 2
6 Желтый защитный кабель 4 мм 2
7 Черный защитный кабель 4 мм 1
8 Красный защитный кабель 4 мм Электрический кабель 2
9 Двухцветный защитный электрический кабель 4 мм 1
4. Список экспериментов
Эксперимент 1. Управление запуском и остановкой двигателя с помощью частотного преобразователя
Эксперимент 2. Управление запуском и остановкой двигателя с помощью частотного преобразователя / внешняя кнопка в сочетании с аналоговым управлением
Эксперимент 3. Управление трехфазным асинхронным двигателем с короткозамкнутым ротором с помощью инвертора / многоскоростное управление
Эксперимент 4. Запуск трехфазного асинхронного двигателя с короткозамкнутым ротором по схеме «звезда» с помощью регулирования скорости частотным преобразователем
