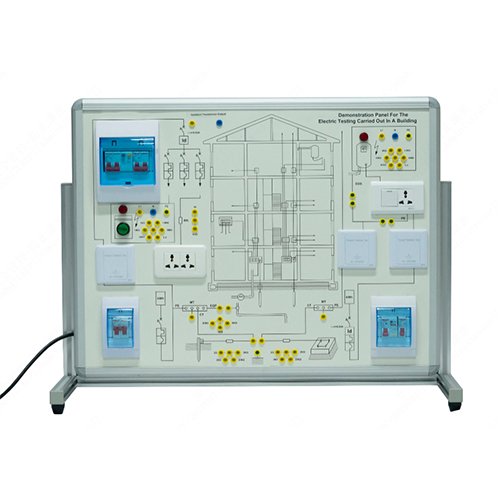

AF197E Демонстрационная панель для электрических испытаний, проведенных в здании, учебное оборудование, электрическая учебная панель

1. ВВЕДЕНИЕ
Эта панель может использоваться учителями на уроках и учениками для легкого изучения и тестирования систем защиты от электричества, предоставляя им средства для проверки правил искусства и соответствующих технических стандартов.
Реально установленные электрические приборы, уже соединенные друг с другом, позволяют проверить работу, помимо проведения измерений всех электрических параметров обычными приборами.
Панель изготовлена из изоляционного материала и представляет собой опору необходимых устройств для выполнения программы испытаний.
Аппараты представлены на панели со стандартными международными символами и электрической блок-схемой для удобства справки по их расположению.
Кроме того, при необходимости тест-поинты соответствуют типовым учебным терминалам с высокой степенью защиты от случайных прикосновений.
2 ПРОГРАММА ОБУЧЕНИЯ:
Эта панель может использоваться для определения электрических установок здания (распределение электроэнергии через систему TT) со ссылкой на следующие темы:
Электромонтаж здания в соответствии с инструкцией
Графические символы для планов установки
Обмен отделениями на квартиру
Счетчик и стояк
Система заземления многоквартирного дома
Кроме того, эта панель предназначена для рассмотрения тем, визуальных проверок, тестов, касающихся:
Системы защиты от прямых и непрямых контактов
Выбор проводников, допустимая токовая нагрузка и падение напряжения
Проверка путей проводников и их пригодности, а также диаметра воздуховода и съемности проводников
Пригодность материалов и оборудования
Защитные и размыкающие устройства
Идентификация нейтральных и заземляющих проводников
Пригодность соединений проводников
Непрерывность защиты и эквипотенциальных проводников
Сопротивление изоляции

3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Каркас изготовлен из листовой стали химически обработанной и окрашенной несколькими слоями эпоксидного лака; его основание снабжено резиновыми ножками, и его можно расположить на рабочей поверхности.
В щит включены все необходимые электрические компоненты для правильного питания цепей.
Установлены основные компоненты:
1 однофазный разделительный трансформатор 230 В / 230 В 230 ВА
2 имитатора заземления с резисторами 2 Ом, 20 Ом, 200 Ом, 2 кОм
1 имитаторы сопротивления защитного проводника с резисторами 0,1 Ом, 1 Ом
1 имитатор посторонней проводящей части с сопротивлениями
200 Ом, 1000 Ом, 5000 Ом
1 магнитотермический автоматический выключатель 2 x 2 A «C»
1 термомагнитный автоматический выключатель 2 x 1 A «C»
1 дифференциальный автоматический выключатель 2 x 1,6 А «C» / 30 мА «AC»
1 магнитотермический и дифференциальный автоматический выключатель 2х25 А/30 мА «А»
1 выключатель защиты и управления – 2P +Земля
Две 2-контактные розетки – 10/16 А, 2П + Земля
2 имитатора замыкания на землю изоляции в потребляемой мощности
Устройство с резисторами 50 кОм, 15 кОм, 5 кОм, 1500 Ом, 500 Ом и болтовым замыканием
Размеры демонстрационной панели: 800 х 600 мм.
Размеры каркаса: 840 х 450 х 680 мм
Вес нетто: 33 кг
ПОСТАВЛЯЕМЫЕ ПРИНАДЛЕЖНОСТИ:
1 однофазный шнур питания с вилкой UNEL
8 перемычек с предохранительными заглушками (Ø 4 мм) для сборки при различных условиях установки
РЕКОМЕНДУЕМЫЕ ПРИНАДЛЕЖНОСТИ И ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ:
Многофункциональный микропроцессорный прибор для электрических испытаний
Цифровой токовый пробник
Цифровой мультиметр с автоматическим выбором диапазона
Программное обеспечение для проектирования схем, моделирования и анимации для электротехнических проектов
ИСТОЧНИК ПИТАНИЯ:
230 В/ПЭ 50-60 Гц; Макс. поглощение: 250 ВА
