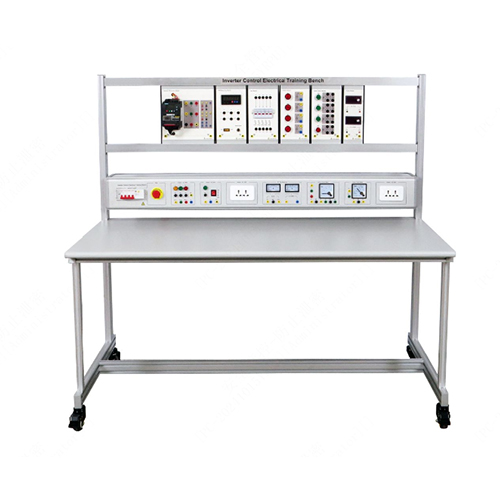

AF112E Инвертор Управление Электрический учебный верстак Дидактическое оборудование Электрический верстак

I. Обзор продукта
1.1 Обзор
Это учебное устройство включает в себя компоненты промышленного управления, такие как преобразователи частоты и двигатели. В ходе соответствующих экспериментов студенты могут ознакомиться с рабочими характеристиками асинхронных двигателей и использованием различных компонентов промышленного управления, освоить принципы и методы управления, а также развить соответствующие знания и навыки.
1.2 Характеристики
(1) Учебная платформа имеет простую и элегантную рамную конструкцию из алюминиевого профиля. Внизу установлены универсальные колеса, которые можно легко перемещать, а высоту можно регулировать индивидуально в зависимости от условий грунта. Измерительные приборы и учебный источник питания встроены во встроенный подвесной блок, который прост в использовании и защищен от повреждений.
(2) Учебная платформа оснащена асинхронными двигателями, инверторами, кнопочными подвесными блоками, энкодерами и другими принадлежностями.
(3) Учебная платформа имеет надежную систему безопасности. II. Параметры производительности
2.1 Технические параметры
Параметры электропитания: однофазное переменное напряжение 220 В ±10% 60 Гц
Требования к рабочей среде: температура окружающей среды от -10°C до +40°C, относительная влажность <85% (25°C)
2.2 Размеры и вес
Размеры: 1600*830*1505 мм
Вес: <100 кг


III. Список компонентов
3.1 Основная часть
Номер Наименование
1 Рама
2 Выходной модуль измерителя постоянного напряжения/тока
3 Модуль тахометра
4 Модуль предохранителя
5 Модуль индикатора
6 Модуль кнопки
7 Модуль инвертора
8 Трехфазный асинхронный двигатель с короткозамкнутым ротором
3.2 Электрические компоненты
Номер Наименование
1 4-полюсный автоматический выключатель с защитой от утечки тока
2 Защита от замыкания на землю
3 Выходной порт переменного тока 380 В
4 Выходной порт переменного тока 220 В
5 Выход переменного тока 220 В Шестиконтактная розетка
6 Амперметр переменного тока
7 Вольтметр переменного тока
8 Измеритель мощности
9 Фазоизмеритель коэффициента мощности
10 Шестиконтактная розетка переменного тока 220 В
3.3 Аксессуары
№ Наименование
1 Цифровой мультиметр UA9205
2 Электрический кабель 4 мм, 1 м, двухсторонний, жёлтый
3 Электрический кабель 4 мм, 1 м, двухсторонний, зелёный
4 Электрический кабель 4 мм, 1 м, двухсторонний, красный
5 Электрический кабель 4 мм, двухсторонний, синий
6 Электрический кабель 4 мм, 1 м, двухсторонний, чёрный
7 Электрический кабель 4 мм, 1 м, двухсторонний, двухцветный
8 Предохранитель 5 А
9 Предохранитель 5 А 5*20
3.4 Список комплектации изделия
№ Наименование Кол-во
1 Выходной модуль измерителя постоянного напряжения/тока 1
2 Модуль тахометра 1
3 Модуль предохранителя 1
4 Модуль индикатора 1
5 Модуль кнопок 1
6 Модуль инвертора 1
7 Трехфазный асинхронный двигатель с короткозамкнутым ротором 1
8 Цифровой мультиметр UA9205 1
9 Электрический кабель 4 мм, 1 метр, двухсторонний, жёлтый 5
10 Электрический кабель 4 мм, 1 метр, двухсторонний, зелёный 5
11 Электрический кабель 4 мм, 1 метр, двухсторонний, красный 5
12 Электрический кабель 4 мм, 1 метр, двухсторонний, синий 5
13 Электрический кабель 4 мм, 1 метр, двухсторонний, чёрный 5
14 Электрический кабель 4 мм, 1 метр, двухсторонний, двухцветный 5
15 Предохранитель 5 А 5
16 Трубчатый предохранитель 5 А 5*20 5
IV. Список экспериментов
Эксперимент 1. Эксперимент с управлением скоростью двигателя инвертора
Эксперимент 2. Эксперимент с проверкой измерителя мощности
Эксперимент 3. Эксперимент с проверкой фазометра коэффициента мощности
Эксперимент 4. Эксперимент с измерением тока в цепи управления кнопкой
Эксперимент 5. Эксперимент с измерением вольтметра переменного тока
