AFF276 Гидравлический испытательный стенд. Учебное оборудование для школ. Оборудование для учебных лабораторий. Оборудование для изучения механики жидкости.
1. Введение в продукт
1.1 Описание продукта

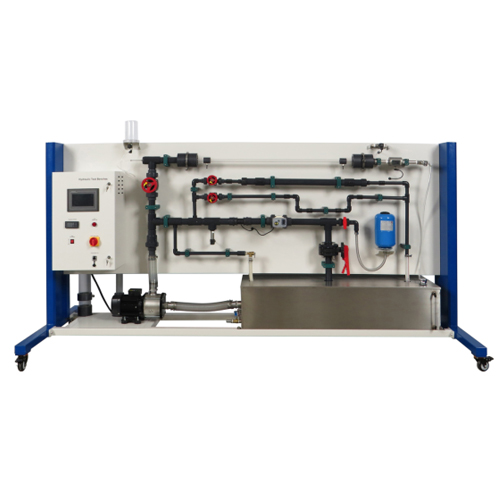

Гидравлический испытательный стенд — это экспериментальное устройство для проведения экспериментов, связанных с жидкостями. Устройство имеет четыре ответвления. Верхнее ответвление позволяет наблюдать ламинарное и турбулентное течение жидкостей и имеет три сменных ответвления. На этом ответвлении можно изучать число Рейнольдса и формулу Дарси. Два средних ответвления позволяют измерять потери потока при различных условиях в трубе, а нижнее ответвление может использоваться для изучения характеристик работы насоса.
1.2 Особенности продукта
(1) Испытательный стенд изготовлен из листового металла, что повышает общую коррозионную стойкость и обеспечивает общую прочность оборудования. Внизу установлены четыре ролика для удобства перемещения.
(2) Трубопроводы визуализированы, что позволяет наблюдать за экспериментальными явлениями.
(3) Оборудование имеет несколько экспериментальных модулей, что позволяет проводить широкий спектр экспериментов.
2. Технические характеристики
2.1 Основные технические параметры
Рабочее электропитание: трехфазное пятипроводное 380 В, 50 Гц
2.2 Внешние параметры оборудования
Габариты: 3000 мм × 1200 мм × 1650 мм
Вес: <300 кг
3. Описание продукта
3.1 Основные компоненты продукта
№ Наименование Кол-во
1 Сенсорный экран 1
2 Интеллектуальный регулятор температуры 1
3 Переключатель нагревателя 1
4 Индикатор питания 1
5 Выключатель нагрузки 1
6 Интерфейс связи 1
7 Бак для красителя 1
8 Диафрагменный клапан 3
9 Прозрачная трубка с внутренним диаметром 20 мм 1
10 Трубопровод переменного диаметра 1
11 Изогнутый трубопровод 1
12 Манометр дифференциального давления 1
13 Электромагнитный расходомер 1
14 Регулировочный клапан 1
15 Обратный клапан 1
16 Манометр 1
17 Предохранительный клапан 1
18 Расходомер 1
19 Электрический пропорциональный клапан 1
20 Шаровой клапан 1
21 Ручной клапан 1
22 Напорный бак 1
23 Водяной бак 1
24 Прозрачная трубка с внутренним диаметром 80 мм 1
25 Прозрачная трубка с внутренним диаметром 40 мм 1
26 Водяной насос 1
27 Сливной клапан 1
28 Литые колеса 4
3.2 Комплектующие изделия
№ Наименование Кол-во
1 Водопроводная труба 1
2 Сетевой кабель 1
3 Газопровод 1
4 USB-накопитель с программным обеспечением 1
5 Зажим 2
6 Краситель 1
7 Заглушка 1
4. Список учебных экспериментов по изделию
(1) Зависимость напора насоса от расхода
(2) Измерение потерь на трение в трубопроводе
(3) Зависимость КПД насоса от скорости вращения
(4) Расчет числа Рейнольдса
(5) Расчет теоретических потерь с использованием формулы Дарси-Висбаха
