Пилотная установка обратного осмоса и ультрафильтрации: учебное лабораторное оборудование для водоочистки

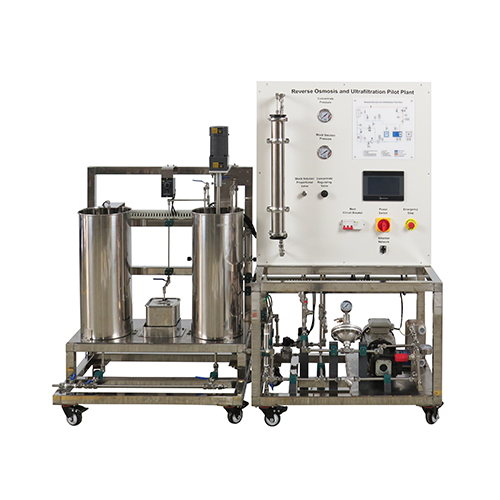

AFW009 Пилотная установка обратного осмоса и ультрафильтрации: учебное лабораторное оборудование для водоочистки
1. Введение в продукт
1.1 Описание продукта
Данное оборудование представляет собой интегрированную пилотную систему обратного осмоса и ультрафильтрации, специально разработанную для лабораторных и мелкомасштабных промышленных исследований и разработок в области водоочистки. Она объединяет технологии мембранной сепарации ультрафильтрации (УФ) и обратного осмоса (ОО), обеспечивая основные функции очистки, такие как фильтрация, разделение, очистка и опреснение исходного раствора.
Оборудование состоит из резервуара для хранения из нержавеющей стали, системы перемешивания, насосной установки высокого давления, мембранных модулей, трубопроводных клапанов, контрольно-измерительной аппаратуры и системы управления ПЛК. Вся система использует мобильную раму из нержавеющей стали для удобного развертывания на месте и экспериментального переключения. Она широко используется для валидации процессов и оптимизации параметров в таких областях, как опреснение морской воды, очистка питьевой воды, биомедицина, пищевая промышленность и производство напитков, а также очистка сточных вод.
1.2 Характеристики продукта
1. Интеграция процессов: Благодаря одновременной установке модулей ультрафильтрации и обратного осмоса, устройство может гибко переключаться между однопроцессным и комбинированным режимами работы для удовлетворения различных требований к точности разделения.
2. Высокоточное управление: Оснащенная системой управления HMI PLC, она может в режиме реального времени отслеживать ключевые параметры, такие как давление, расход и температура.
3. Коррозионностойкий материал: Все детали, контактирующие с материалами, изготовлены из нержавеющей стали 304/316L, устойчивой к кислотной и щелочной коррозии и соответствующей гигиеническим стандартам пищевой и фармацевтической промышленности.
4. Простота эксплуатации: В числе особенностей — подвижные ролики, быстроразъемные соединения для труб, облегчающие очистку, техническое обслуживание и замену мембранных модулей; полный набор компонентов безопасности, таких как аварийная остановка и выключатель питания.
5. Отслеживаемость данных: Поддерживает сбор данных и связь по Ethernet, что позволяет экспортировать экспериментальные данные, обеспечивая надежные данные для масштабирования процесса и разработки продукта.
6. Комплексная защита:
Оснащен защитой от перегрузки, сигнализацией избыточного давления и кнопкой аварийной остановки для обеспечения безопасности оборудования и операторов.
2. Технические характеристики
2.1 Основные технические параметры
Питание: Трехфазный пятипроводной переменный ток 380 В ± 10%, 50 Гц
2.2 Внешние параметры оборудования
Габариты основного корпуса: 850 мм x 600 мм x 1560 мм
Габариты корпуса резервуара: 900 мм x 600 мм x 1340 мм
Вес: ≤ 150 кг


3. Введение в продукт
3.1 Основные компоненты продукта
№ Наименование Количество
1 Мешалка 1
2 Контроллер мешалки 1
3 Выход фильтрата 2
4 Выход остаточной жидкости 1
5 Резервуар для сырья 1
6 Расходомер фильтрата 1
7 Расходомер остаточной жидкости 1
8 Очистной бак 1
9 Фильтрующий блок 1
10 Клапан очистного бака 1
11 Выпускной клапан 1
12 Клапан фильтрующего бака 1
13 Кондуктометр 3
14 Предохранительный клапан 3
15 Расходомер 2
16 Водяной насос 1
17 Клапан давления 1
18 Мембрана обратного осмоса 1
19 Манометр 2
20 Клапан давления 1
21 HMI 1
22 Автоматический выключатель 1
23 Выключатель питания 1
24 Сетевой порт 1
25 Кнопка аварийной остановки 1
26 Теплообменник 1
3.2 Продукт Аксессуары
№ Наименование Количество
1 Ультрафильтрационная мембрана 1
2 Мультиметр 1
3 Шнур питания 1
4 Зонды мультиметра 2
5 Сетевой кабель 1
6 USB-адаптер 485
3.3 Раздел HMI изделия
№ Наименование Количество
1 Частота инвертора 1
2 Кнопка фильтра 1
3 Кнопка очистки 1
4 Индикатор давления 1
5 Индикатор высокого уровня в резервуаре с сырьем 1
6 Индикатор низкого уровня в резервуаре с сырьем 1
7 Кнопка сброса 1
8 Индикатор высокого уровня в резервуаре для очистки 1
9 Индикатор низкого уровня в резервуаре для очистки 1
10 Индикатор температуры 1
11 Индикатор проводимости 1
12 Индикатор температуры 1
13 Индикатор расхода 1
14 Индикатор проводимости 1
15 Индикатор температуры 1
16 Индикатор давления 1
17 Индикатор расхода 1
18 Индикатор проводимости 1
19 Индикатор температуры 1
4. Список учебных экспериментов по изделию
(1) Эксперимент по фильтрации
(2) Эксперимент с главным компьютером
