Трехшарнирное учебное оборудование арки Механическое учебное оборудование

AFME017 Трехшарнирное арочное учебное оборудование Дидактическое оборудование Механическое учебное оборудование

I.Обзор
Это оборудование предназначено для факультета машиностроения или инженерно-механического факультета в университете, для факультетов теоретической и прикладной механики, инженерной механики, механики твердого тела и других факультетов, связанных с механикой.
Это оборудование используется для измерения горизонтальной опорной тяги для симметричной и несимметричной трехшарнирной арки с использованием комбинации сосредоточенной и распределенной нагрузки. Его следует использовать с универсальной структурной рамой (поставляется отдельно).

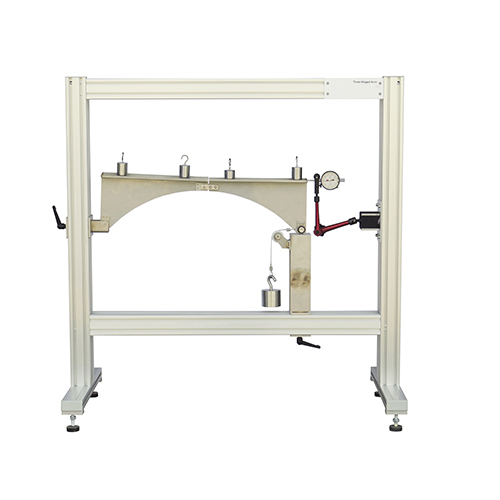

Арка из металлического сплава шарнирно соединена посередине с симметричными и несимметричными пролетами. Один конец шарнирно закреплен, а другой имеет опоры на горизонтальной силовой опоре со средствами приложения горизонтального упорного усилия с помощью шкива и грузовой подвески. Центральная петля имеет игольчатый подшипник. Предусмотрена двухроликовая нагрузка и грузы для равномерного распределения нагрузки.
Руководство по эксплуатации также включено.


II. Типичные эксперименты
Демонстрация характеристик трехшарнирной арки
Изучение взаимосвязи между приложенными нагрузками и горизонтальной тягой
Сравнение поведения с упрощенной теорией


III.Технические данные
Структура: алюминий
Нижняя часть с регулируемой резинкой для регулировки высоты.
Общий вес менее 200 кг.
Рабочая среда: -10℃~40℃, влажность <85%
